以下是台湾川源水泵CVD/CHD干井式不堵塞泵的详细介绍：
台湾川源水泵CVD/CHD干井式不堵塞泵
用途： ● 适用于输送温度不超过80℃的清水及其它类似液体。高楼给水。工厂、城市给排水。电站、水利工程及农田灌溉。
● 污水处理厂污泥及污物抽送。
● 生活废水及工厂污水抽送。。
| 特点： |
1．干井式结构易於安装维护保养,依安装现场空间大小及配管之不同,有立式竖轴及卧式横轴两种型式可供选择。
2．叶轮为不堵塞型结构,可使污物轻易通过,使流道不致堵塞,组装前均经过动平衡校正。
3．泵体及竖轴式之吸入弯管均设有清除异物之除污盖,毋须拆卸泵浦即可轻易清除异物及污泥,便于定时保养,减少故障的机率。
4．使用全封闭滚珠轴承,可承受泵浦工作时所产生之轴向推力。
5．采用机械密封，机械密封材质为SiC-SiC。 |
台湾川源水泵CVD/CHD干井式不堵塞泵 型号说明：
CVD -515-150 A（CVD：立式坚轴 CHD:卧式横轴 ；
5：频率：50HZ
15：配套功率：15KW
150：出口口径：150 mm
A：电动机转速:1450 r/min ; B:980 r/min）

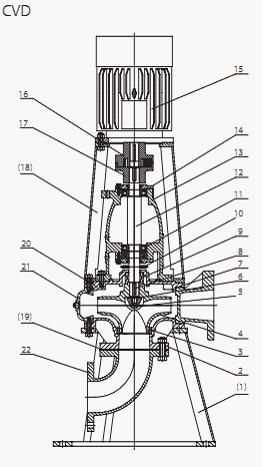

台湾川源水泵CVD/CHD干井式不堵塞泵 结构简图
|
NO
|
名称
|
材质
|
NO
|
名称
|
材质
|
|
GB
|
JIS
|
GB
|
JIS
|
|
1
|
机座
|
Q234A
|
SS400
|
12
|
主轴
|
3Cr13
|
SUS420J2
|
|
（1）
|
泵体支架
|
Q235A
|
SS400
|
13
|
轴承体
|
HT200
|
FC200
|
|
2
|
前盖
|
HT200
|
FC200
|
14
|
轴承盖
|
HT200
|
FC200
|
|
3
|
密封环
|
ZCuSn10PB5
|
ZCuSn10PB5
|
15
|
电机
|
-
|
=
|
|
4
|
叶轮
|
HT200
|
FC200
|
16
|
电机联轴器
|
HT200
|
FC200
|
|
5
|
叶轮螺母
|
0Cr18Ni9
|
Sus304
|
17
|
泵联轴器
|
HT200
|
FC200
|
|
6
|
止动垫片
|
0Cr18Ni9
|
Sus304
|
18
|
联轴器罩
|
Q235A
|
SS400
|
|
7
|
O型圈
|
NBR
|
NBR
|
（18）
|
电机支架
|
Q235A
|
SS400
|
|
8
|
键
|
3Cr13
|
SUS420J2
|
19
|
轴承体支架
|
HT200
|
FC200
|
|
9
|
机械密封
|
Sic-Sic
|
Sic-sic
|
（19）
|
法兰垫片
|
NBR
|
NBR
|
|
10
|
挡水圈
|
NBR
|
NBR
|
20
|
后盖
|
HT200
|
FC200
|
|
11
|
轴承
|
-
|
-
|
21
|
泵体
|
HT200
|
FC200
|
|
|
|
|
|
22
|
弯管
|
HT200
|
FC200
|
|
