台湾川源水泵ISB单级单吸卧式离心泵型号:
ISB50/32-12.5-20;ISB50/32-11-16;ISB50/32-12.5-32;ISB50/32-12-28;ISB50/32-11-24;ISB50/32-12.5-50;ISB50/32-12-44;ISB50/32-11-38;ISB50/32-12.5-80;ISB50/32-12-70;ISB50/32-11-60;ISB65/50-25-20;ISB65/50-22-16;ISB65/50-25-32;ISB65/50-23-28;ISB65/50-22-24;ISB65/40-25-50;ISB65/40-23-44;ISB65/40-22-38;ISB65/40-25-80;ISB65/40-23-70;ISB65/40-22-60;ISB65/40--25-125;ISB65/40-24-114;ISB65/40-23-103;ISB65/40-21-92;ISB80/65-50-20;ISB80/65-45-16;ISB80/65-50-32;ISB80/65-47-28;ISB80/65-43-24;ISB80/50-50-50;ISB80/50-47-44;ISB80/50-43-38;ISB80/50-50-80;ISB80/50-47-70;ISB80/50-43-60;ISB80/50-50-125;ISB80/50-48-114;ISB80/50-45-103;ISB80/50-43-92;ISB100/80-100-20;ISB100/80-90-16;ISB100/80-100-32;ISB100/80-93.5-28;ISB100/80-87-24;ISB100/65-100-50;ISB100/65-93.5-44;ISB100/65-87-38;ISB100/65-100-80;ISB100/65-93.5-70;ISB100/65-87-60;ISB100/65-100-125;ISB100/65-95-114;ISB100/65-90-103;ISB100/65-86-92;ISB125/100-200-50;ISB125/100-187-40;ISB125/100-173-38;ISB125/100-200-80;ISB125/100-187-70;ISB125/100-173-60;ISB125/100-191-114;ISB125/100-182-103;ISB125/100-172-92;
简单介绍
ISB单级单吸卧式离心泵
用途：ISB适用于输送温度不超过80℃的清水或其他类似清水的液体。生活供水：一般工业用水。农用排灌：土木施工用水；锅炉给水。
工作范围：
功率：0.55-250KW
口径：32-250MM
扬程：4-133m
流量：7.5-1200m³/h
材质：FC200

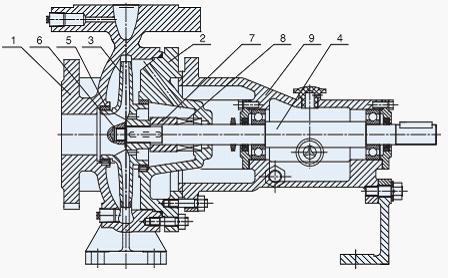

ISB单级单吸卧式离心泵结构简图：
|
NO.
|
名称
|
|
1
|
泵体
|
|
2
|
泵盖
|
|
3
|
叶轮
|
|
4
|
轴
|
|
5
|
密封环
|
|
6
|
叶轮螺母
|
|
7
|
轴套
|
|
8
|
机械密封
|
|
9
|
悬架轴承部件
|
.jpg)
台湾川源水泵ISB单级单吸卧式离心泵结构说明：
● 单级、单吸卧式离心泵，用封闭式叶轮及蜗壳
● 轴承采用双侧带防尘盖的深沟球轴承，轴封采用机械密封，在轴封处装有可更换的轴套。
● 泵采用弹性联轴器与电机联接，泵的旋转方向，从驱动端看，为顺时针方向旋转。
● 泵的叶轮前后设有密封环，叶轮后盖板设有平衡孔，以平衡泵的轴向。
台湾川源水泵ISB单级单吸卧式离心泵主要零件材质：
● 泵体。泵盖均为铸铁。
● 叶轮为铸铁或铸铜。
● 轴为经热处理的优质碳素钢或不锈钢制造。
台湾川源水泵ISB单级单吸卧式离心泵型号说明：
ISB50/40-12.5-32(ISB-表示符合国际IS02858标准的单级单吸卧式离心泵 50-泵进口口径 40-泵出口口径 12.5-流量 32-全扬程)
|
