台湾川源水泵简单介绍
GMP/KMP自吸式离心泵用途：工矿企业给水、排水用。建筑工程给水、排水用。农耕灌溉、排水用。下水道及净化槽排水用。污水处理厂之污水输送。
型号说明：
GMP-31-50 (GMP/KMP 直接式/联轴式 3-相数 1-额定功率 50-出口口径)

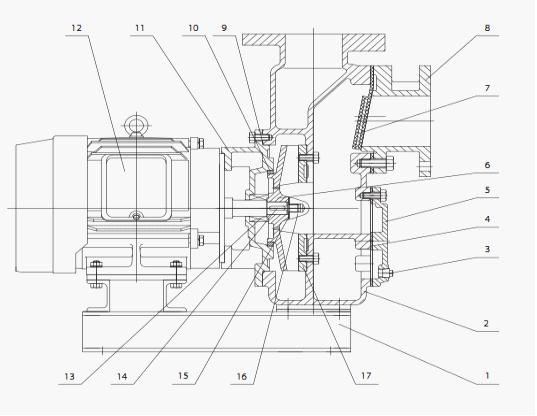

不锈钢自吸泵GMP结构简图：
|
NO.
|
名称
|
材质
|
|
GB
|
JIS
|
|
1
|
机座
|
Q235A
|
SS400
|
|
2
|
泵体
|
HT200
|
FC200
|
|
3
|
丝堵
|
Q235A
|
SS400
|
|
4
|
胶垫
|
NBR
|
NBR
|
|
5
|
除污盖
|
HT200
|
FC200
|
|
6
|
叶轮
|
HT200
|
FC200
|
|
7
|
阀舌
|
NBR
|
NBR
|
|
8
|
阀座
|
HT200
|
FC200
|
|
9
|
O型圈
|
NBR
|
NBR
|
|
10
|
密封圈
|
ZCusn10Pb5
|
Tin-bronze
|
|
11
|
中承座
|
HT200
|
FC200
|
|
12
|
电机
|
-
|
-
|
|
13
|
机械密封
|
Sic-Sic
|
Sic-Sic
|
|
14
|
键
|
3Cr13
|
SUS420J2
|
|
15
|
止动垫圈
|
0Cr18Ni9
|
SUS304
|
|
16
|
叶轮螺母
|
0Cr18Ni9
|
SUS304
|
|
17
|
隔离板
|
HT200
|
FC200
|
.jpg)
.jpg)

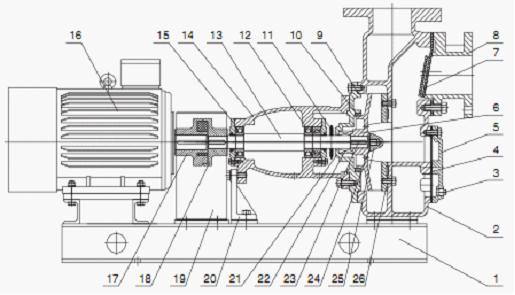

不锈钢自吸泵KMP结构简图
|
NO.
|
名称
|
材质
|
|
GB
|
JIS
|
|
1
|
机座
|
Q235A
|
SS400
|
|
2
|
泵体
|
HT200
|
FC200
|
|
3
|
丝堵
|
Q235A
|
SS400
|
|
4
|
胶垫
|
NBR
|
NBR
|
|
5
|
除污盖
|
HT200
|
FC200
|
|
6
|
叶轮
|
HT200
|
FC200
|
|
7
|
阀舌
|
NBR
|
NBR
|
|
8
|
阀座
|
HT200
|
FC200
|
|
9
|
O型圈
|
NBR
|
NBR
|
|
10
|
密封环
|
ZCusn10Pb5
|
Tin-bronze
|
|
11
|
挡水圈
|
NBR
|
NBR
|
|
12
|
轴承
|
-
|
-
|
|
13
|
主轴
|
3Cr13
|
SUS420J2
|
|
14
|
轴承体
|
HT200
|
FC200
|
|
15
|
轴承盖
|
HT200
|
FC200
|
|
16
|
电机
|
联系电话
|
028-86064563
|
|
17
|
电机轴联器
|
HT200
|
FC200
|
|
18
|
泵轴联器
|
HT200
|
FC200
|
|
19
|
轴联器罩
|
Q235A
|
SS400
|
|
20
|
轴承体支架
|
HT200
|
FC200
|
|
21
|
后盖
|
HT200
|
FC200
|
|
22
|
机械密封
|
Sic-Sic
|
Sic-Sic
|
|
23
|
键
|
3Cr13
|
SUS420J2
|
|
24
|
止动垫片
|
0Cr18Ni9
|
SUS304
|
|
25
|
叶轮螺母
|
0Cr18Ni9
|
SUS304
|
|
26
|
隔离板
|
HT200
|
FC200
|
结构特点
1.泵体吸入高于动叶轮。
2.吸入口设止回阀。
3.设空气分离室来有效隔离空气与水。
4. 泵体、叶轮材质可按用户要求采用不锈钢。
台湾川源水泵GMP/KMP自吸式离心泵
不锈钢自吸泵工作范围：
功率：0.75-15KW
口径：50-150mm
扬程：8-18M
流量：12-168m³/H
材质：FC200、SCS13、SCS14
台湾川源水泵GMP/KMP自吸式离心泵产品特点：
● 效率高、体型小、重量轻，不占用空间，安装方便。
● 采用机械轴封，保证不漏水，不损轴心，延长寿命。
● 本体特殊构造，仔细能力高。
● 叶轮采用半开放式，污水杂物的输送能力强。
● 只要最初一次加水运转，即可免除往后灌水的麻烦。
● 曲线图、性能参数详情请联系
进口不锈钢自吸泵选型
选型时需向客户了解如下内容：扬程、流量、转速、功率、输送介质、酸碱度、电压、使用环境、安装场所预留尺寸等。
|
